Приборы измерения тангенса диэлектрических потерь.
Все устройства, участвующие в передаче электрической энергии, должны иметь изоляцию, которая бы защищала от электротравм людей и предотвращала аварии. Эталонная изоляция не должна вообще проводить ток и тем самым не должна быть источником потерь энергии.

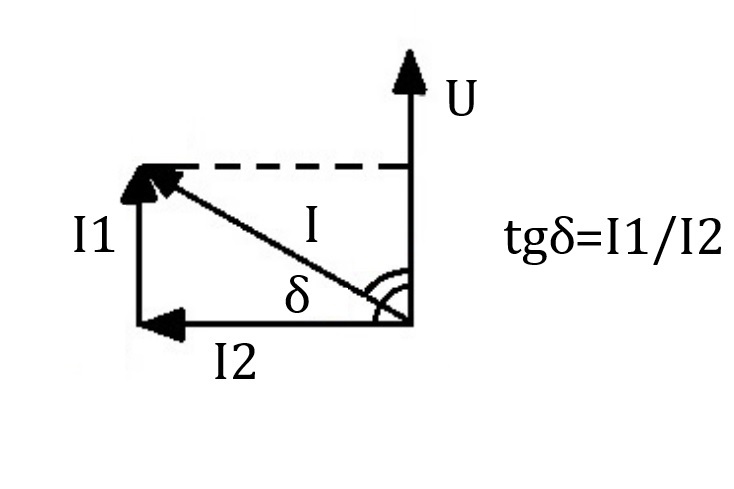

Тем не менее в реальности в изоляции все же протекают токи. Ток в изоляции образован из двух долей, одна из которых обусловлена поляризацией, а другая является собственно результатом проводимости неидеального диэлектрика. Деление второй составляющей на первую, то есть активной доли на реактивную даёт в результате тангенс диэлектрических потерь. Наглядная информация о тангенсе потерь дана на рисунке ниже.
Рисунок 1.

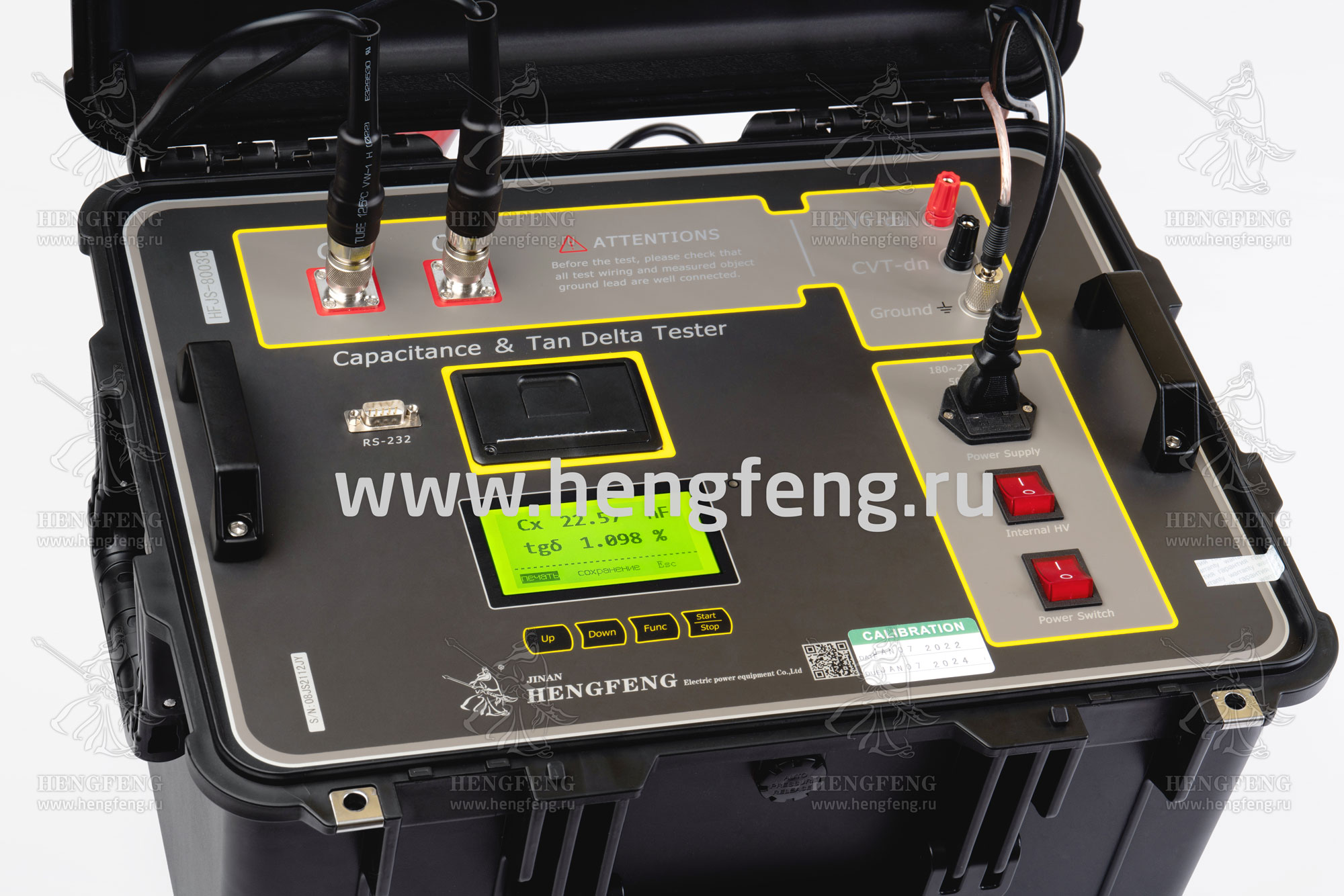

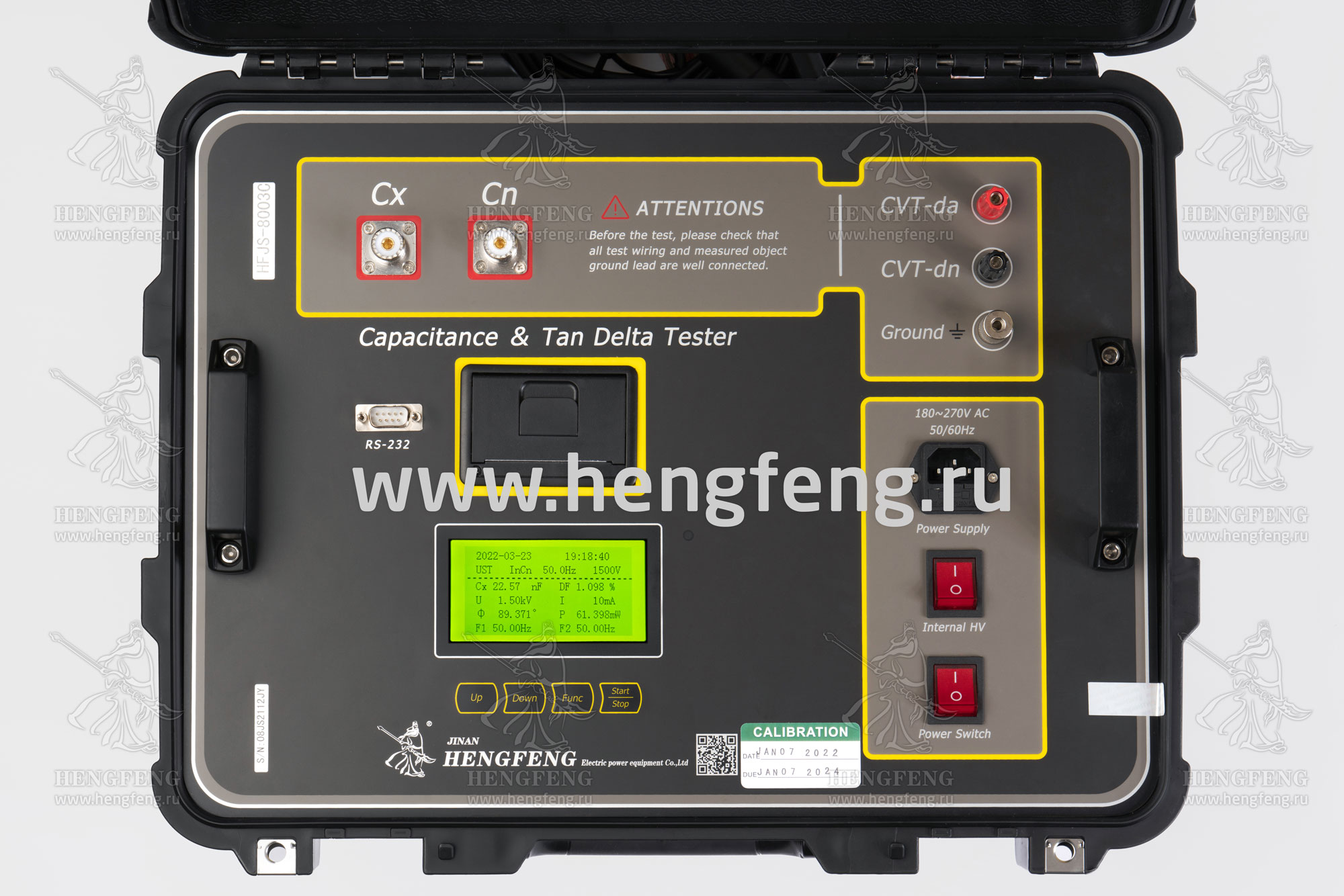

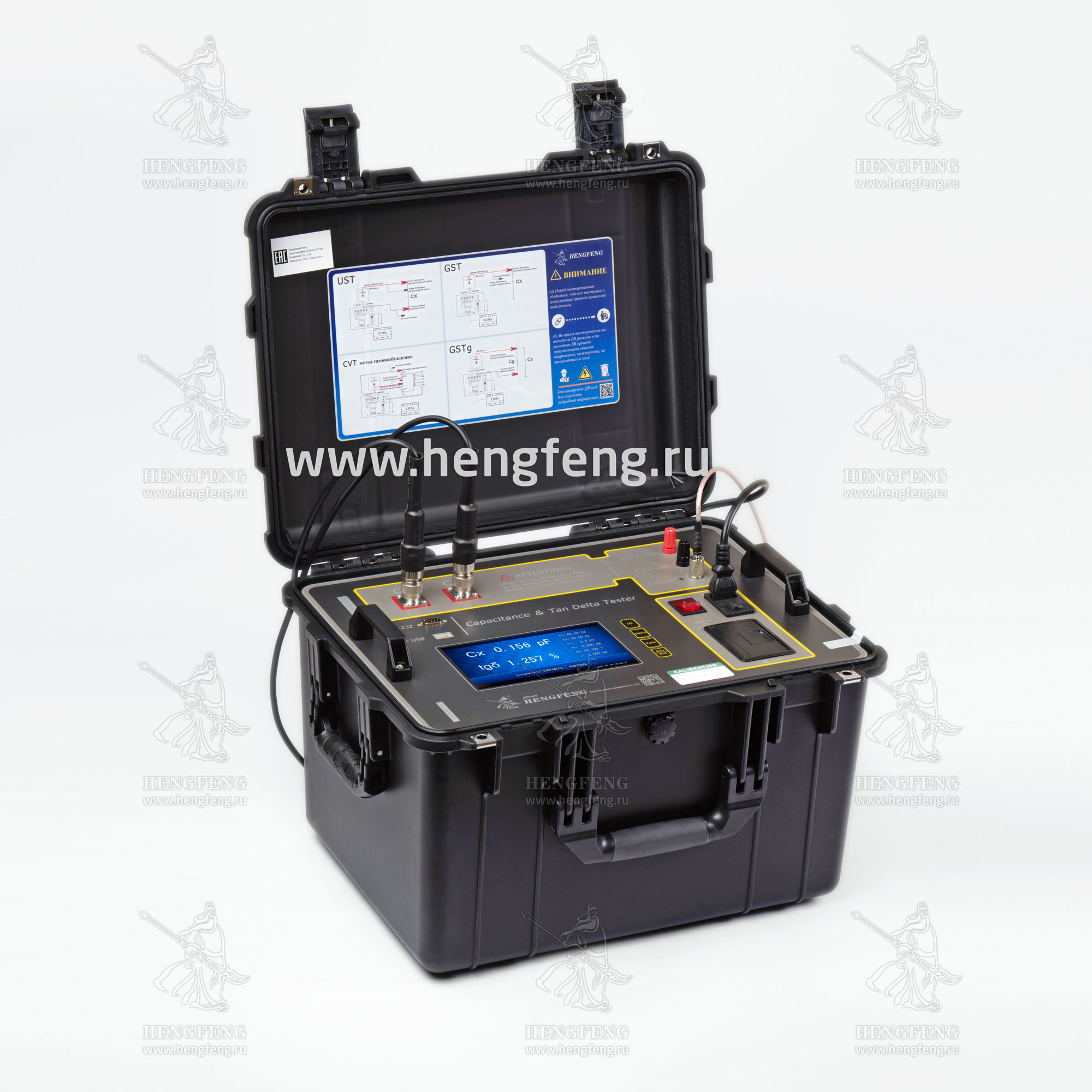

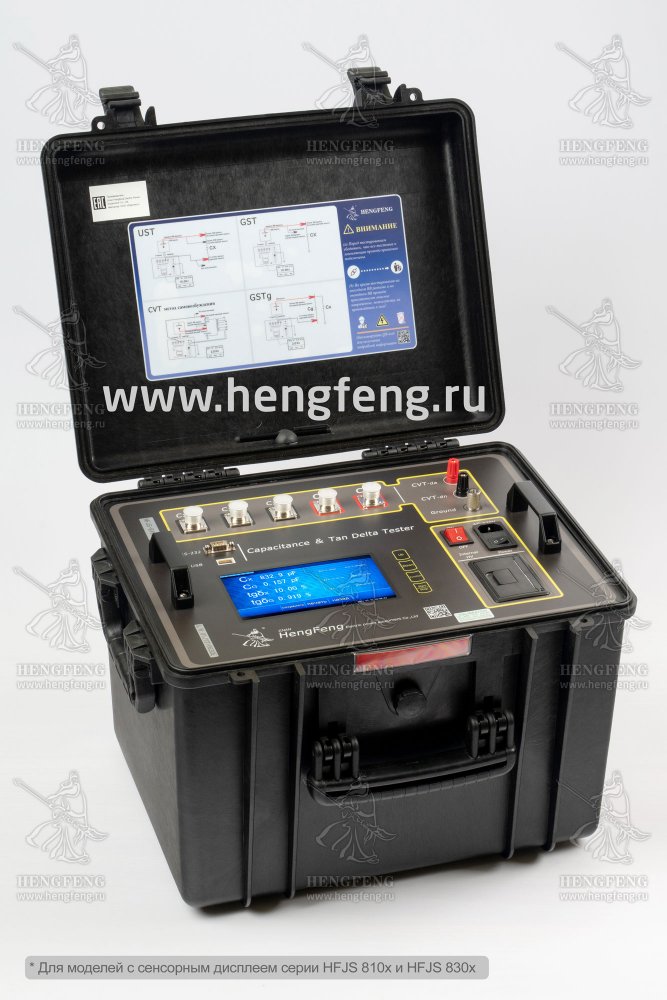

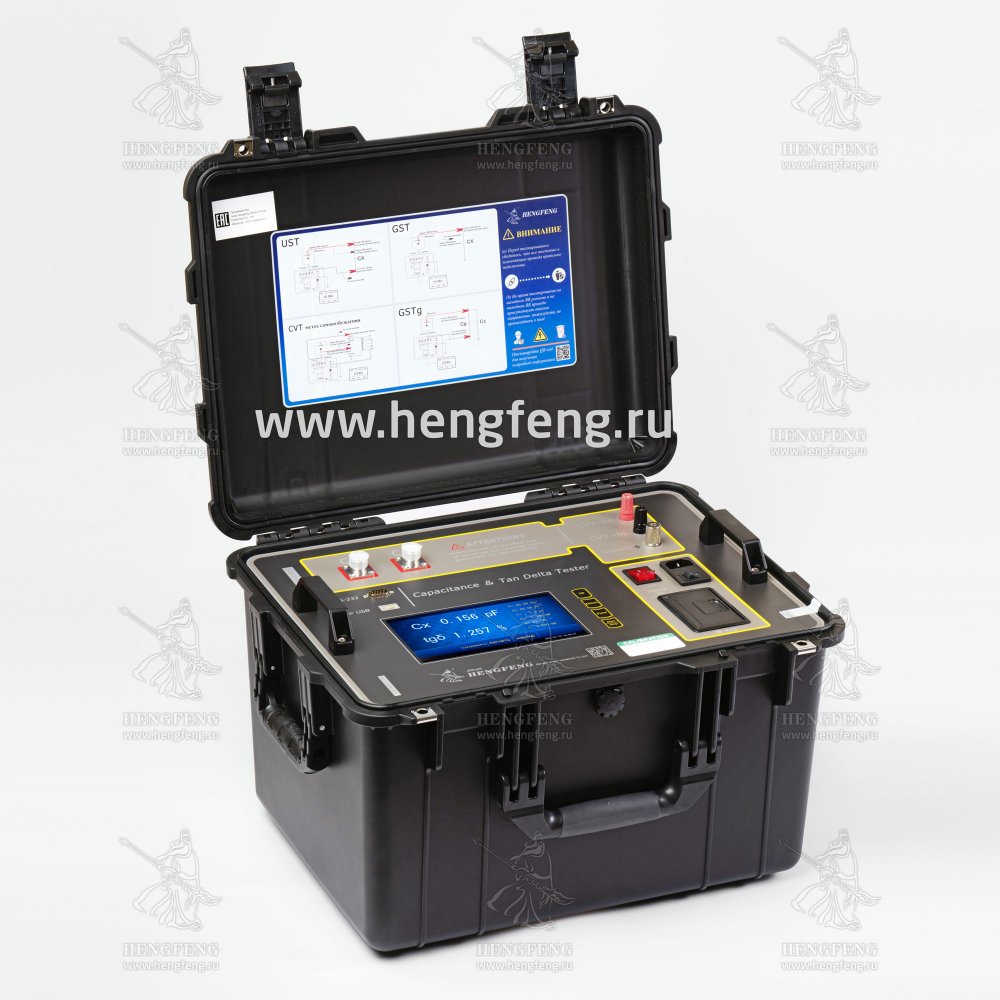

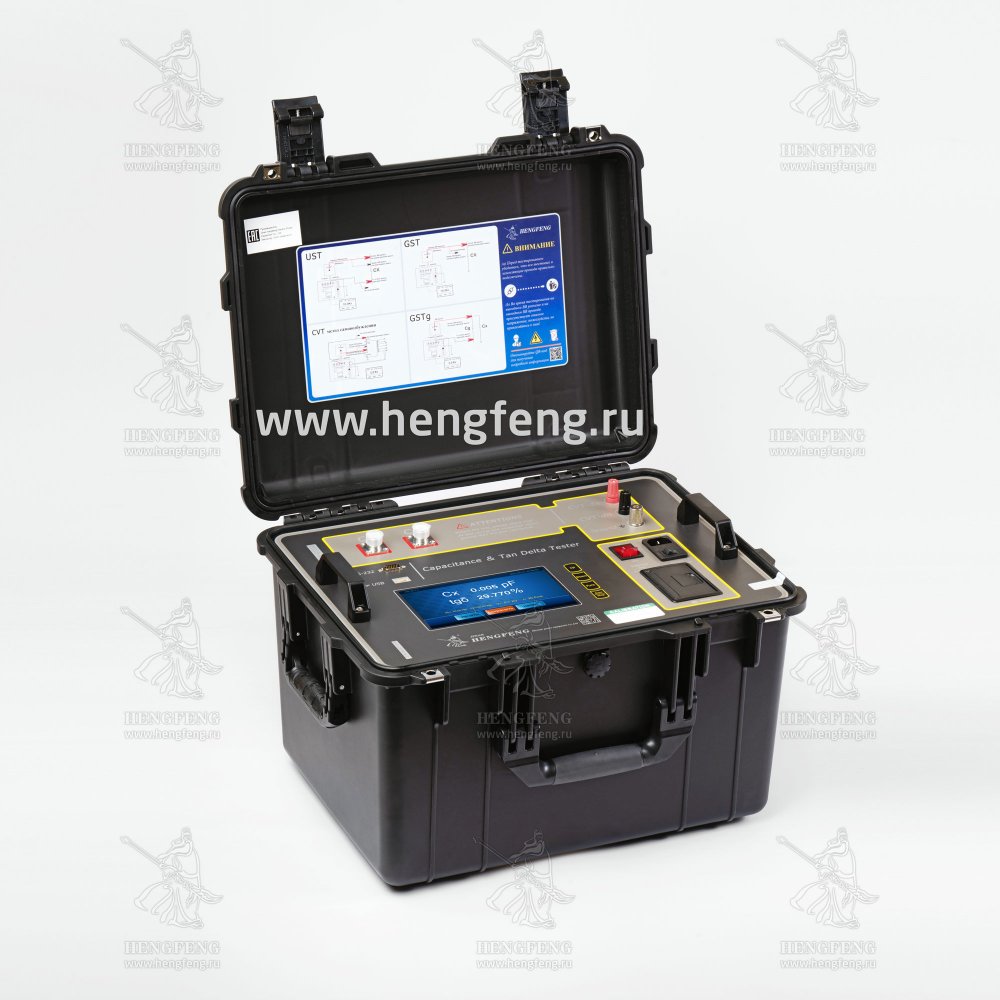

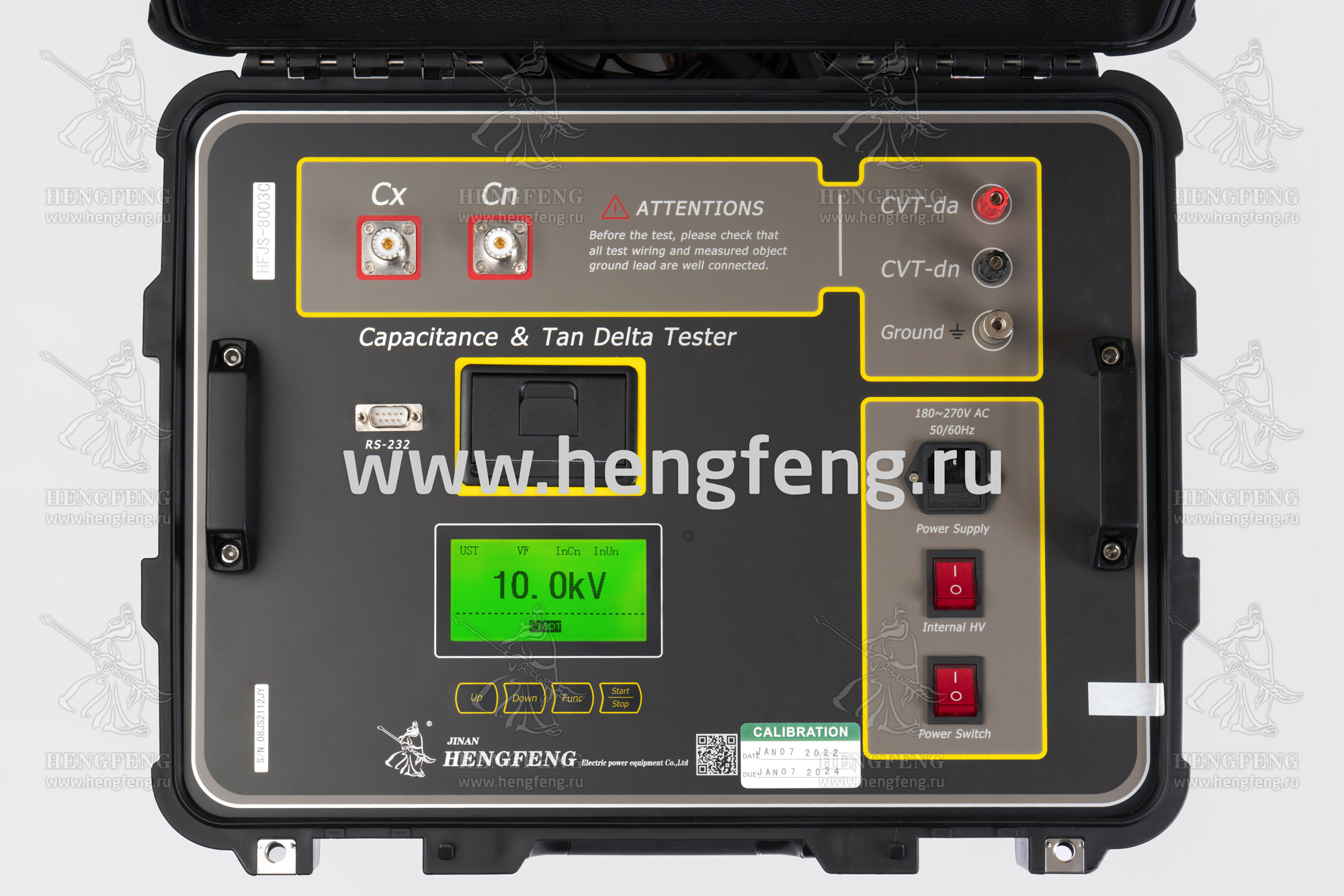

Проводить измерение тангенса диэлектрических потерь необходимо для большинства высоковольтных устройств. В процессе измерения тангенса потерь к устройствам должно быть приложено напряжение 10 кВ (а в некоторых случаях ещё выше). Обычно приборы измерения тангенса диэлектрических потерь (в этом качестве часто используется мост переменного тока) имеют внутренний или отдельный трансформатор, задающий высокое напряжение. Удобнее для измерения тангенса потерь использовать все же аппараты в едином корпусе. Для таких моделей характерно совмещение в одном блоке и трансформатора и моста переменного тока с эталонным конденсатором.
Приборы измерения тангенса диэлектрических потерь могут испытать и жидкие и твёрдые диэлектрики. В случае измерения тангенса потерь трансформаторного масла или же другого жидкого диэлектрика применяют специальные емкости. Примерная схема на рисунке внизу.
Рисунок 2.
Измерение тангенса диэлектрических потерь в данное время происходит по прямой и так называемой перевёрнутой схеме. Выбор вида схемы зависит от местных условий, объекта испытаний, кроме этого требования к схеме диктует методика измерения тангенса диэлектрических потерь, взятая на вооружение в каждом конкретном случае.
Тангенс диэлектрических потерь у разных материалов, устройств может довольно значительно отличаться, вот некоторые значения:
· тангенс диэлектрических потерь поливинилбензола имеет величину от 0,0001 до 0,0006,
· тангенс диэлектрических потерь слюды равен примерно 0,0009,
· тангенс диэлектрических потерь электрического фарфора имеет величину около 0,01.
